ローバーミニドラレコ取り付け

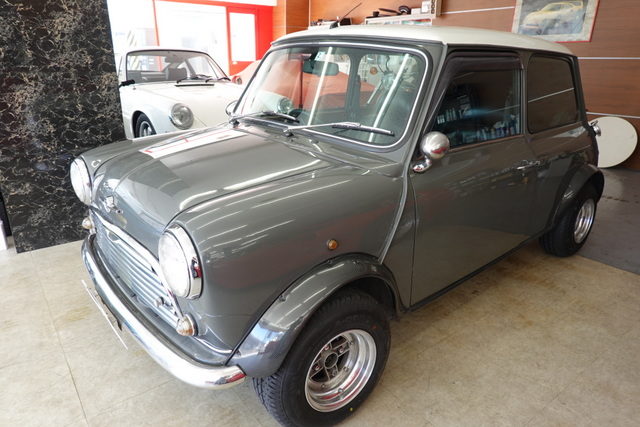

ローバーミニにドラレコの取り付けです。ドラレコはお客様が選んで送るという事で製品が到着すると?

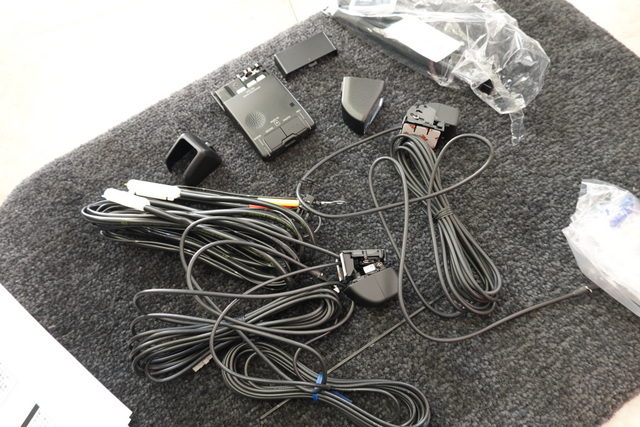

なんだか部品数が多いかも?トヨタ純正のセパレートタイプの本格的なドラレコでした。当社で通常取り付けている物はワンボデイータイプでシガーソケットに接続して使用する物です。取り付けもシガーソケットの増設してカメラ設置して後は配線をするだけの物でしたので、、、ちょっと焦りました。

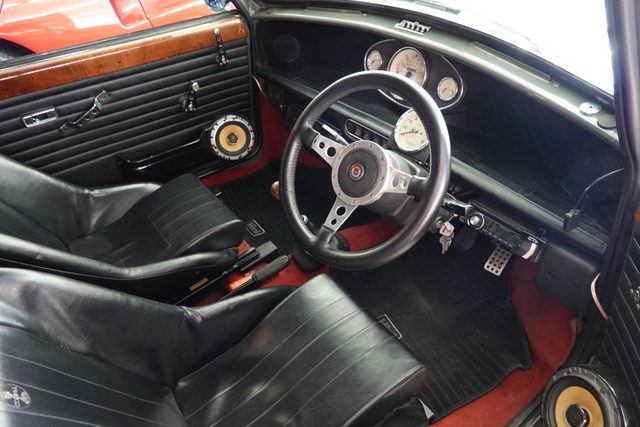

ドラレコ本体の設置場所を考えて前後カメラが有るので配線の引き回し方を考えました。

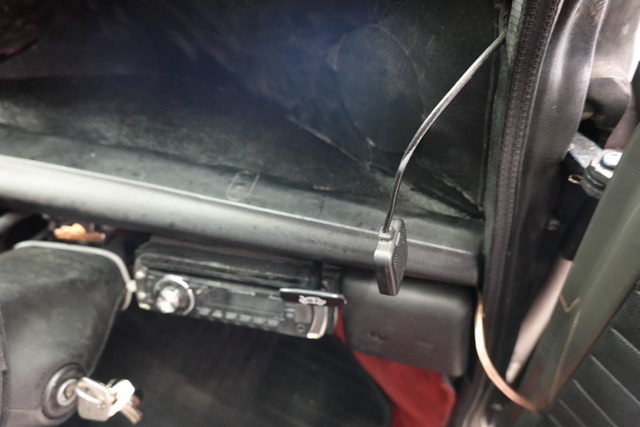

ETCのアンテナもガラス交換で剥がしてブラブラしていたのでガラスに貼り付けました。

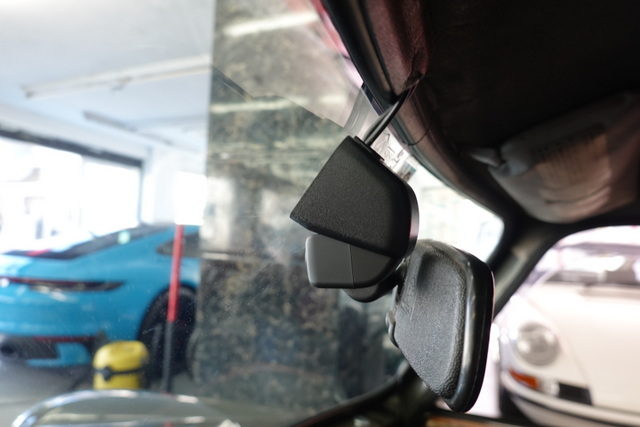

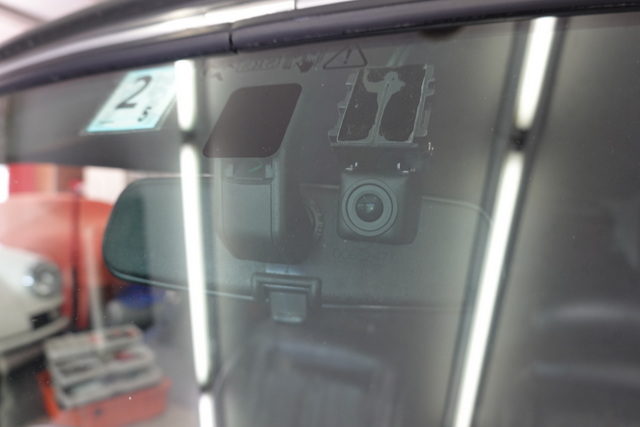

先ずはフロントのカメラを設置して配線の引き回し方を探りながら

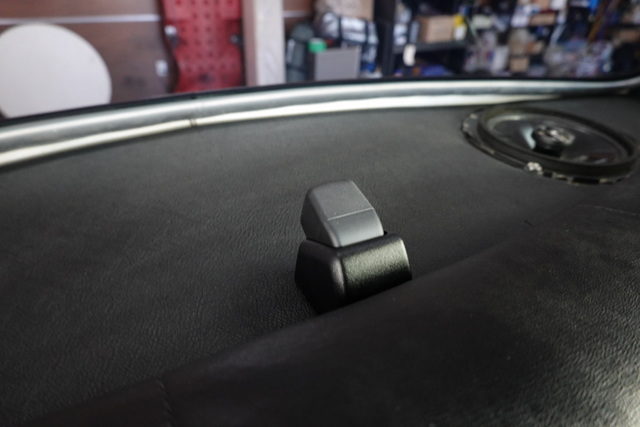

配線を引き回しリアのカメラを設置しました。

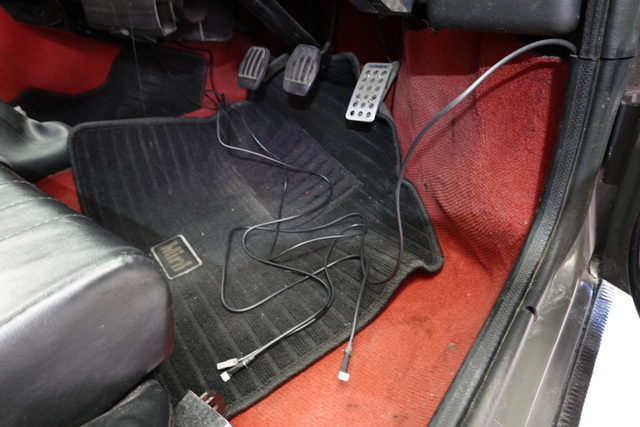

配線を綺麗にしまい前回りに引き出しました

電源はB電源、アクセアリー電源、アースと取らなくてはいけないのでCDデッキの電源から取り出しました。

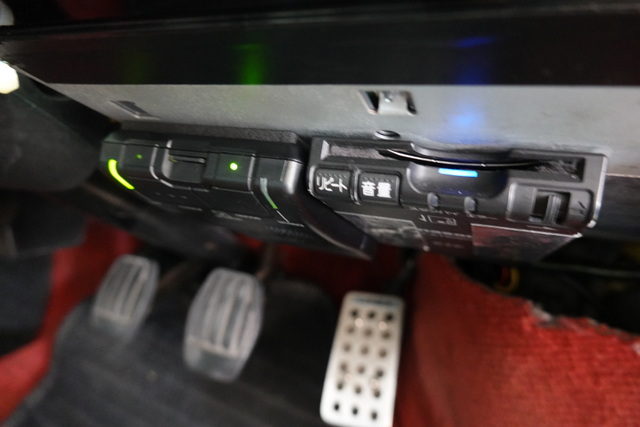

ETCと同サイズだったのでETCの機械の隣に設置しました。GPSの確認も出来たので取り付け完了です。

午後からはZ1のメーター回りのリフレッシュです

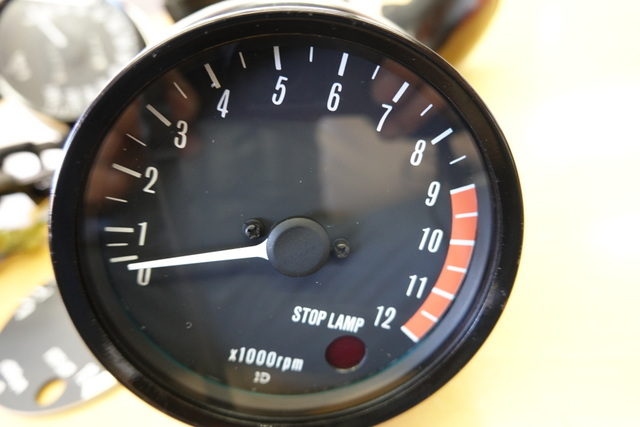

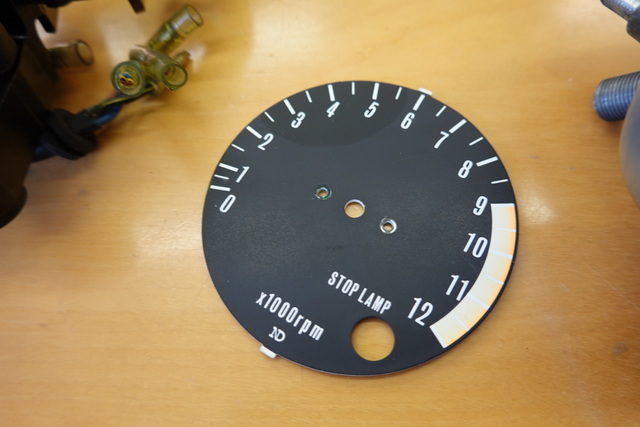

焼けてしまったタコメーターの文字盤は城西計器さんで交換してもらいました

つでにOHして貰いました。

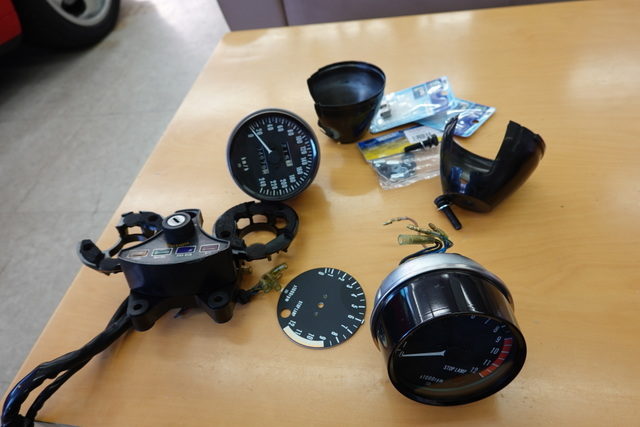

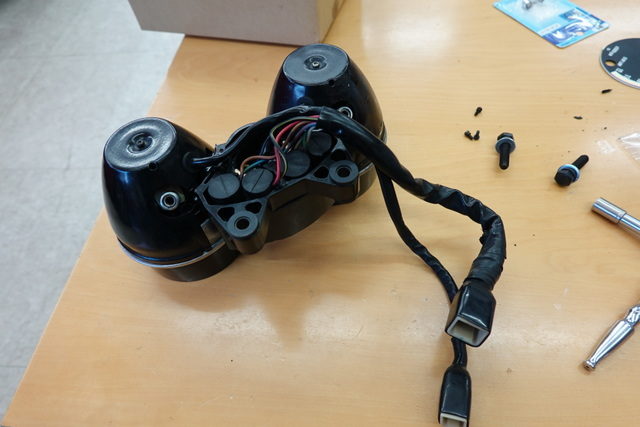

メーター取り付け部分のインシュレーターも交換しました。ゴムが固くなると振動でメーターの針が振れます。

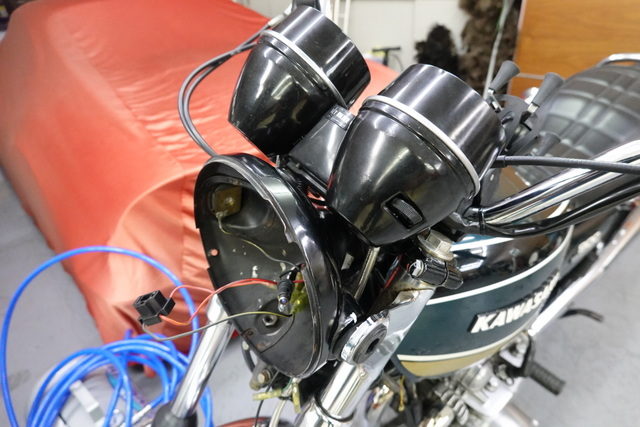

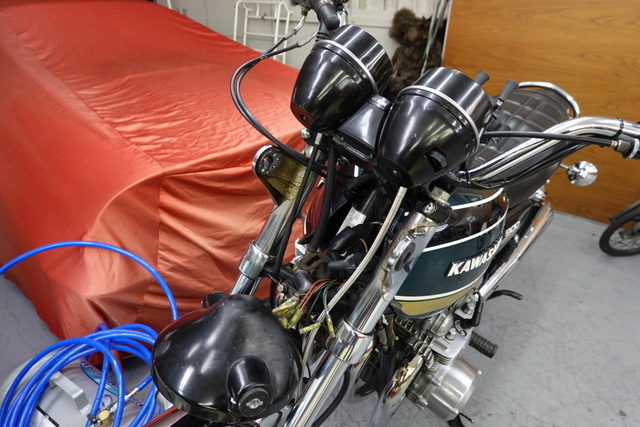

メーターを取る時はヘッドライトを残したまま作業しましたが取り付けは難しそうなのでヘッドライトユニットを外して作業しました。

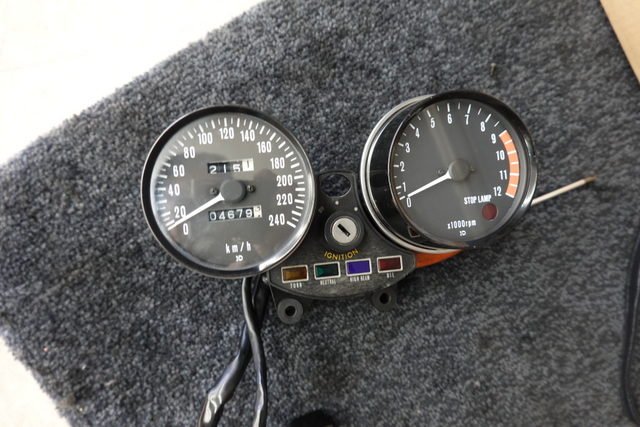

メーターをブラケットに固定して

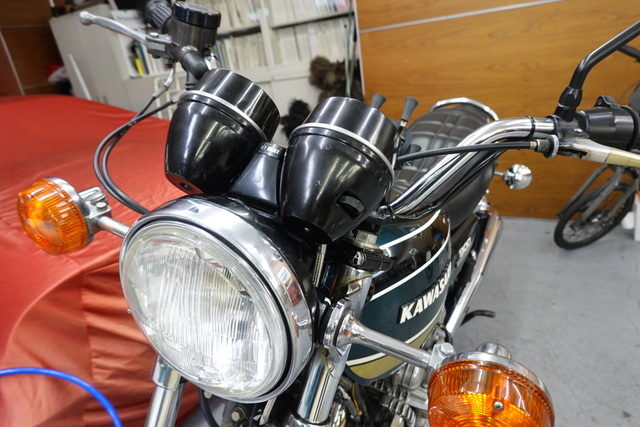

ヘッドライトを取り付けて完成?

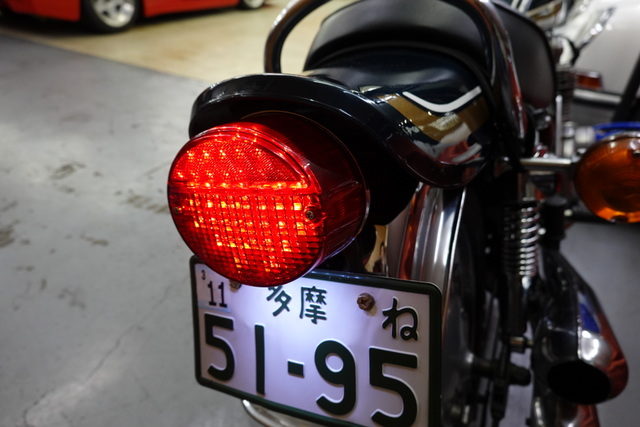

テールランプはアッシーでLEDランプに交換しました。現代風のナンバー灯です。

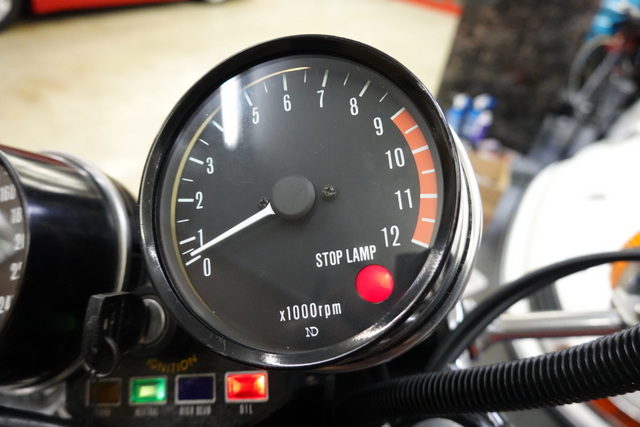

ここで問題発見です。珠切れランプが点滅してしまいました。LED球になったので抵抗が少なく球切れと認識して警告灯が点灯しました。抵抗を入れて対策しなければ、、、^^;
