ルノートインゴ バックカメラ取り付け


ルノートインゴです。今回はコムテックのレーダー探知機705Vとバックカメラの取り付けです。

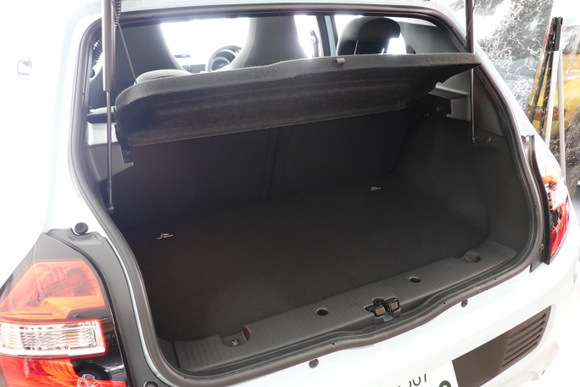

バックカメラの配線を通す為にリアバンパーを外します。

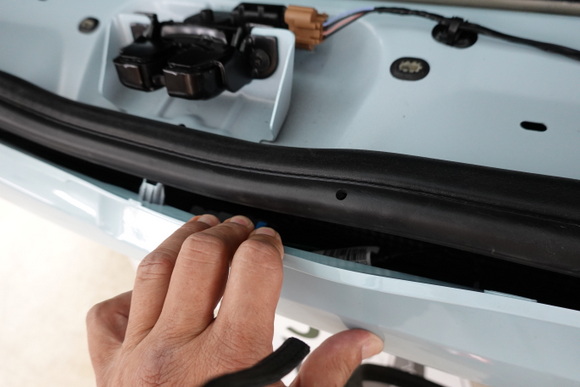

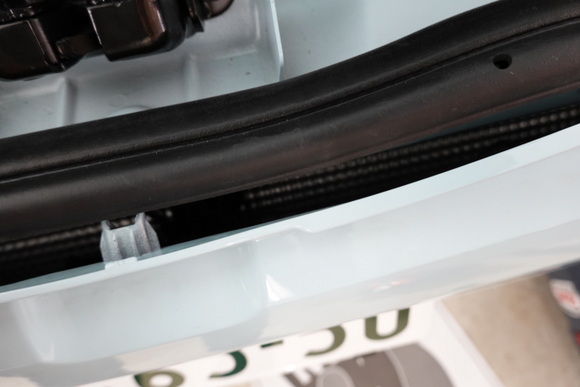

上部のトルクスネジを緩めたら、隙間が出来ました。配線を通せそうです。

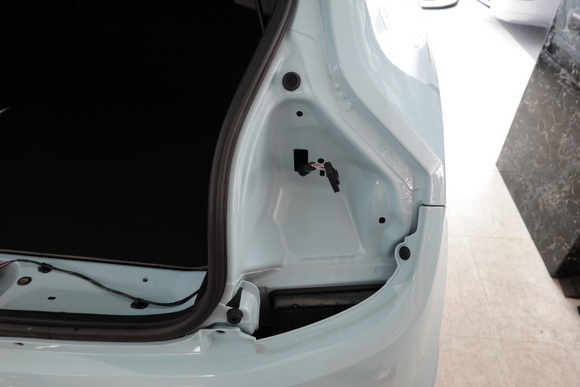

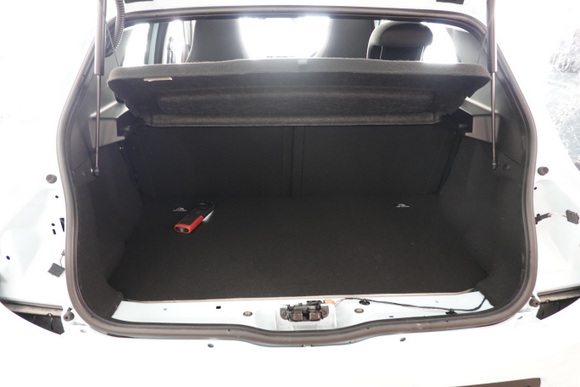

取り敢えず左右のテールライトを外して リアバンパーを外さず

カメラの配線を通します。

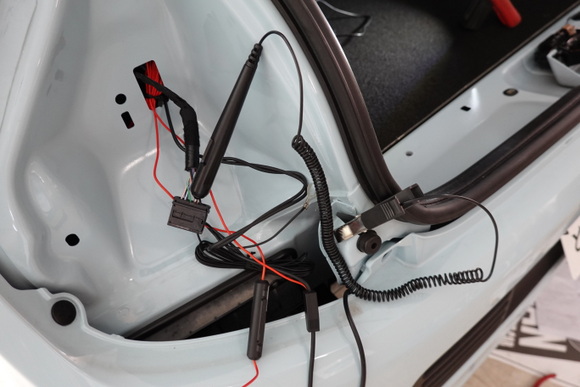

左のテールにバックランプの配線が来ています。

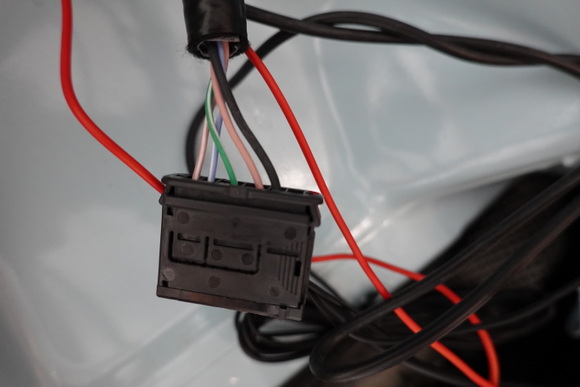

右から二番目のピンクの配線がバックランプのプラスです。マイナスはボディーアースして

おしまいです。

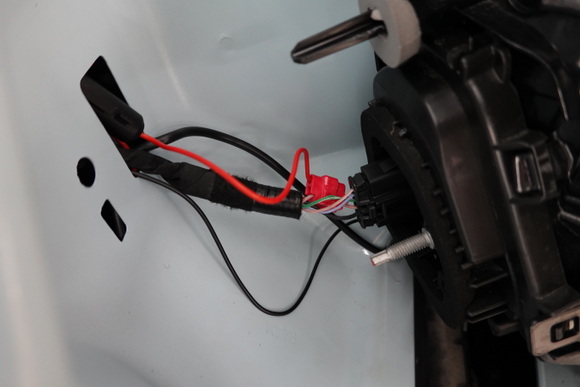

ピンクの配線にカメラのプラス電源を割り込ませます。

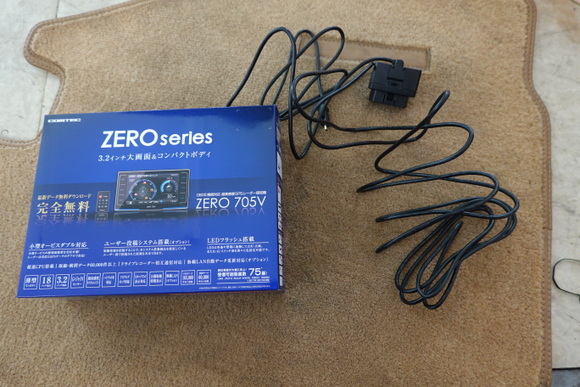

レーダー探知機とODB2の接続ケーブルです。

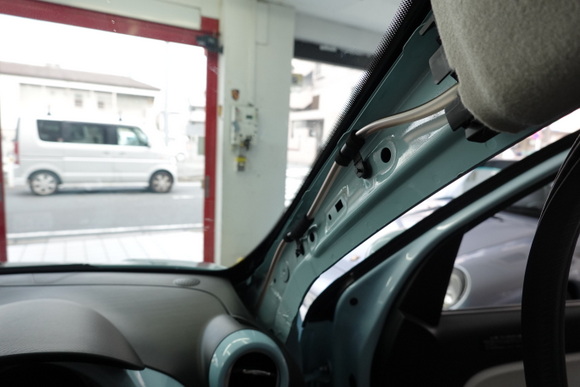

ピラーを外して配線を引き回します。

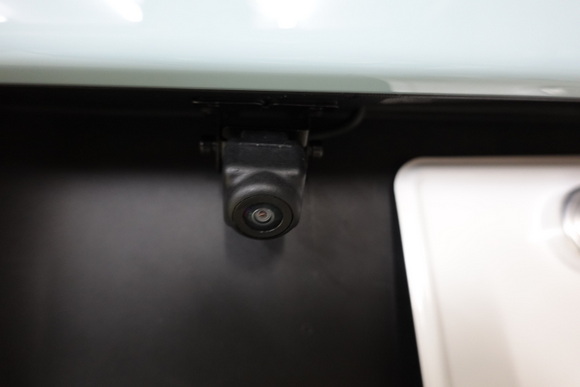

カメラはナンバー灯を利用して装着しました。

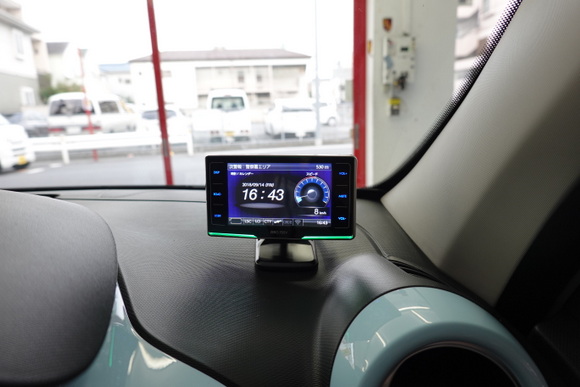

運転席側の右側に探知機本体を装着しました。

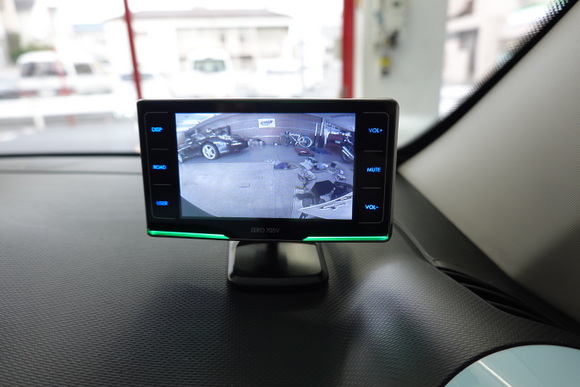

バックに入れると映像が写しだされました。取り付け完了です。

レーダー探知機を流用しているので場所を取らないので良いです。

これでギリギリまで寄せる事が出来ます
